PARKER泵用放大器

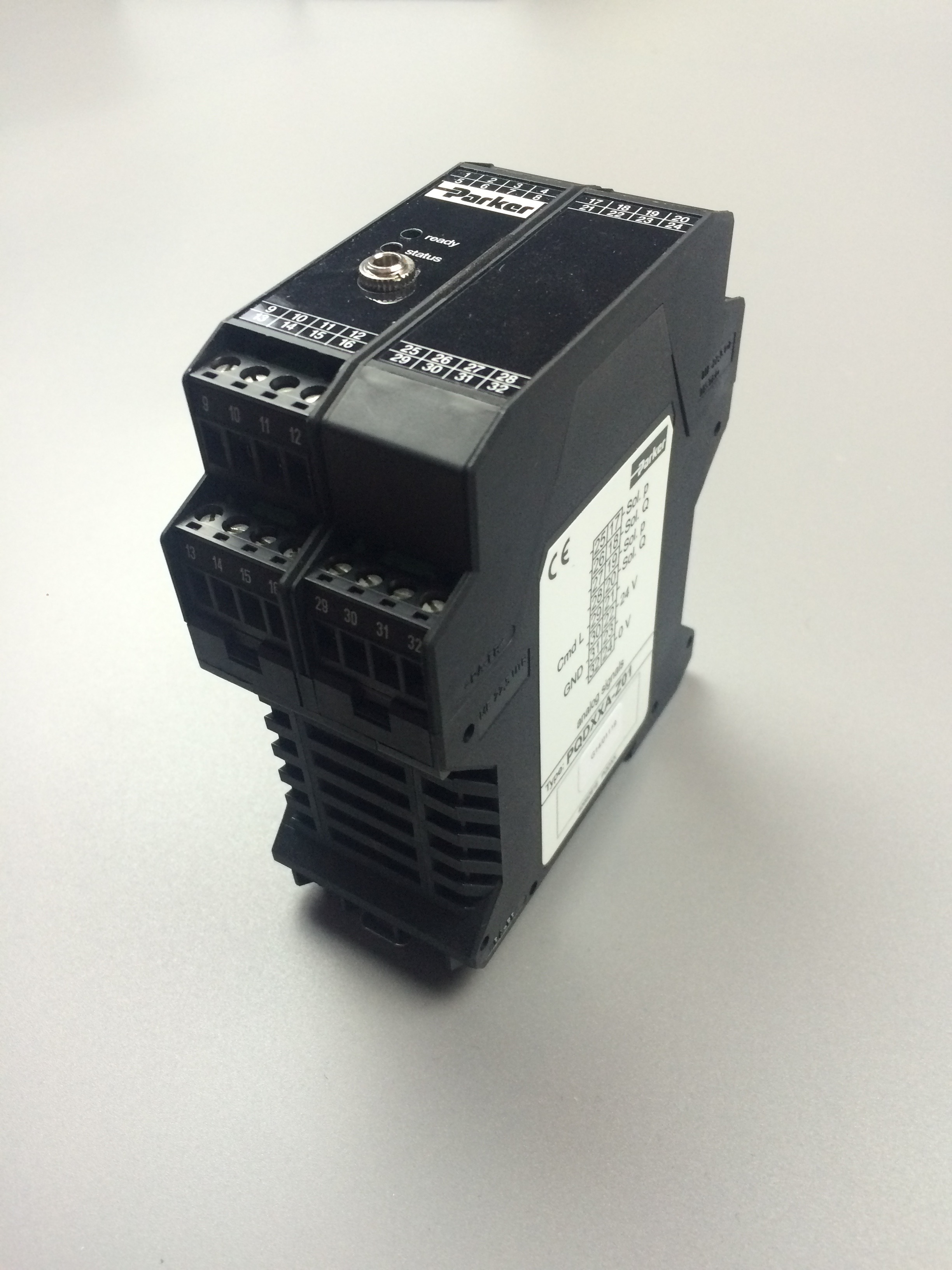

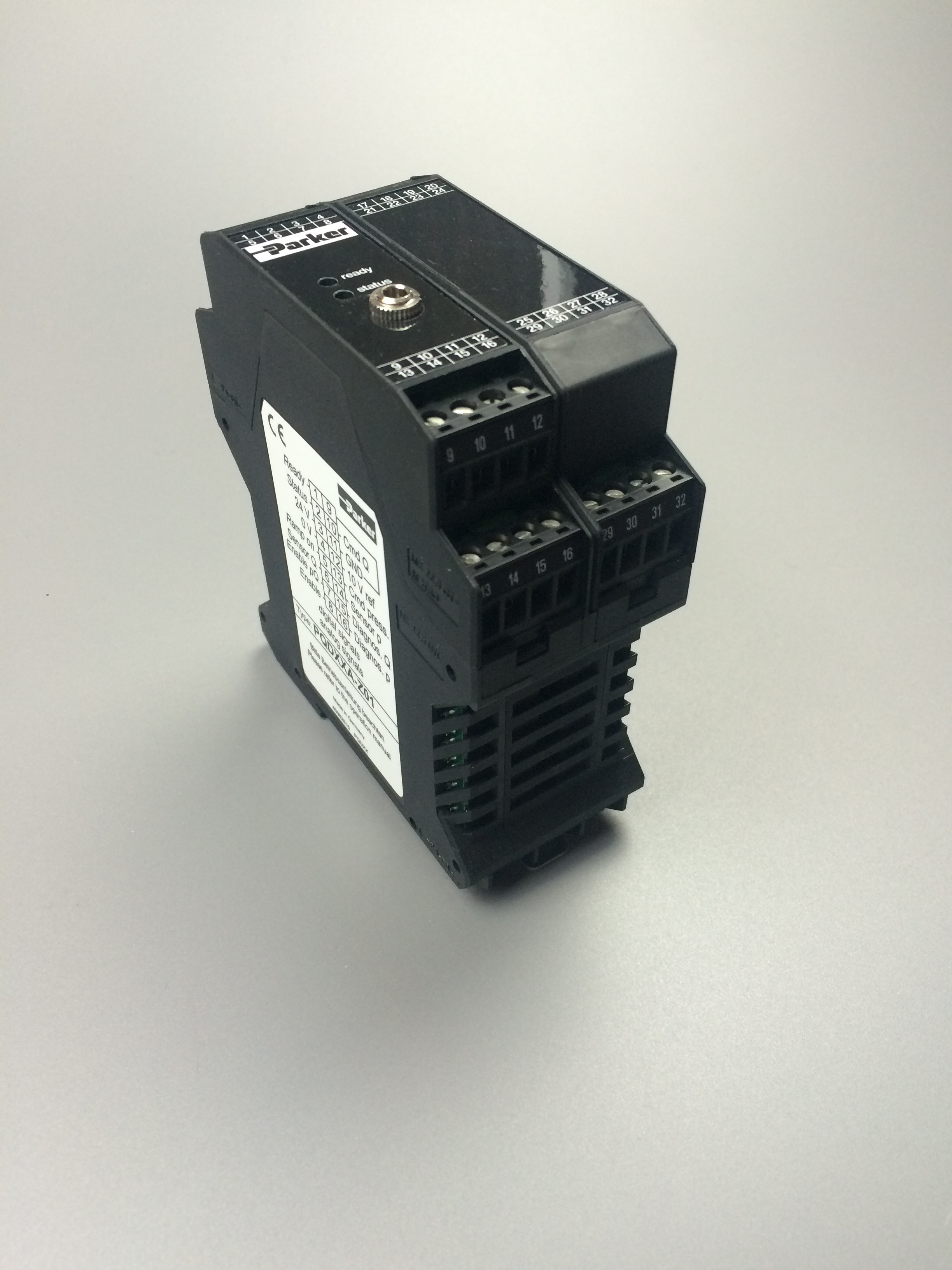

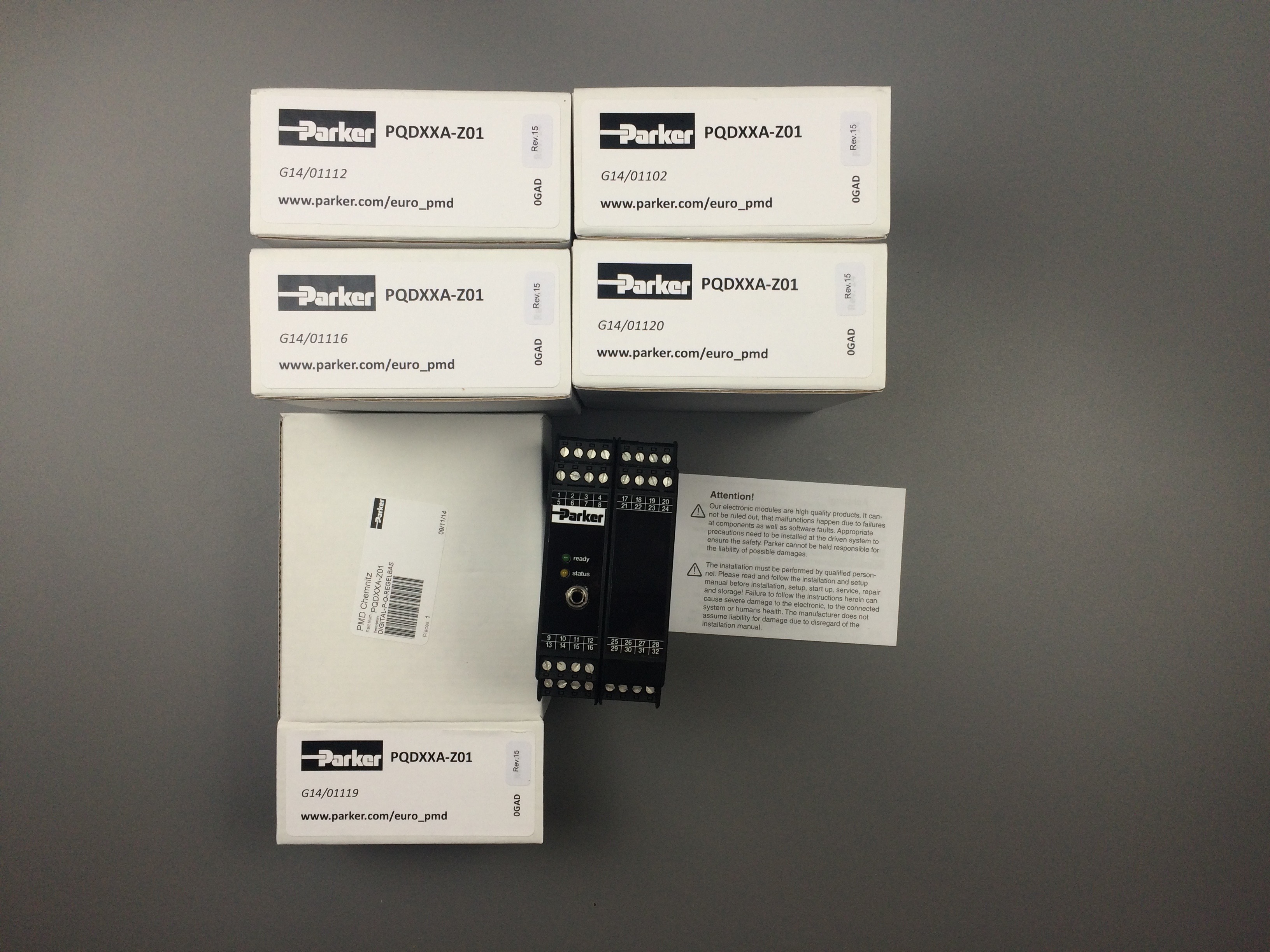

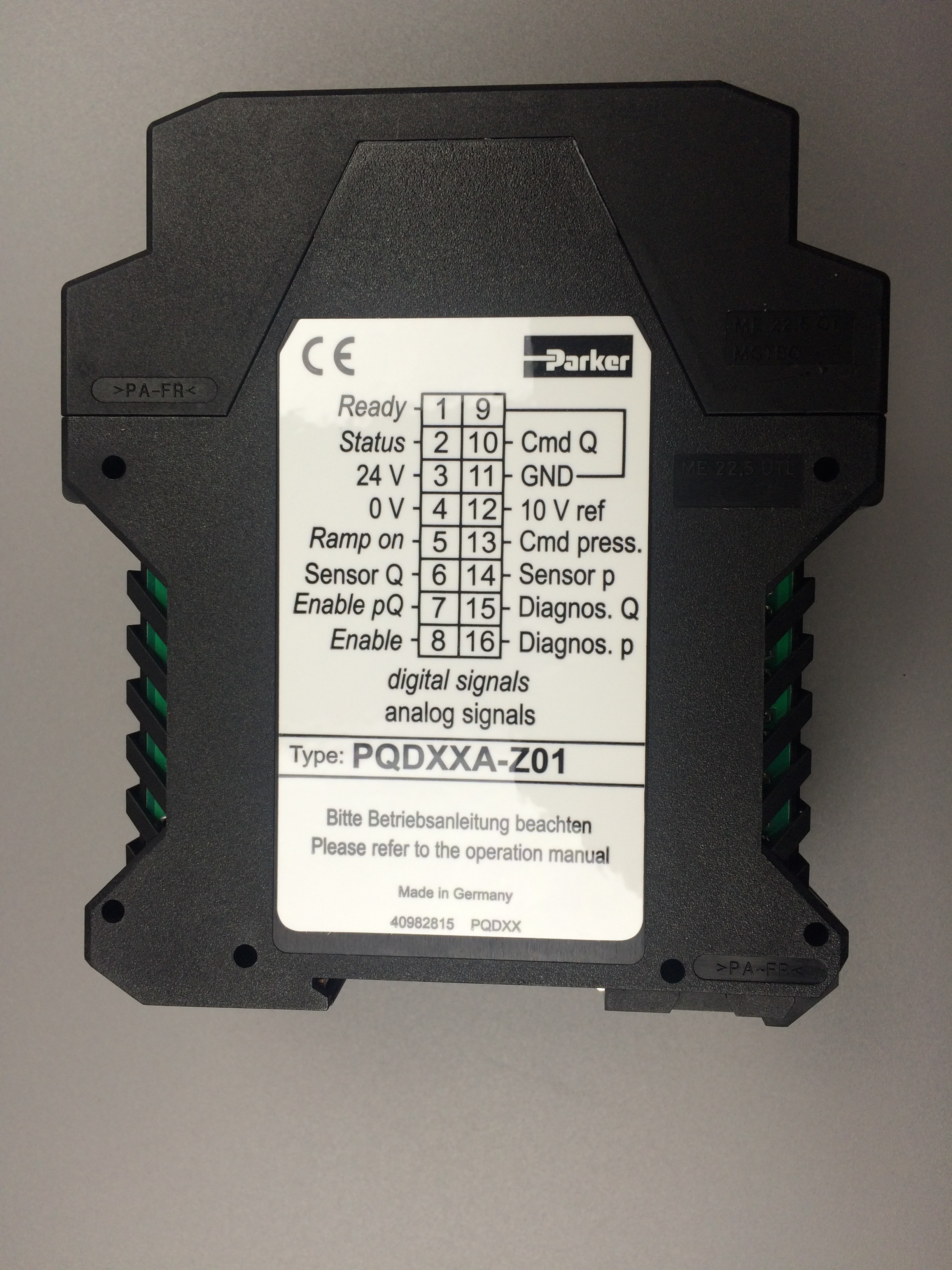

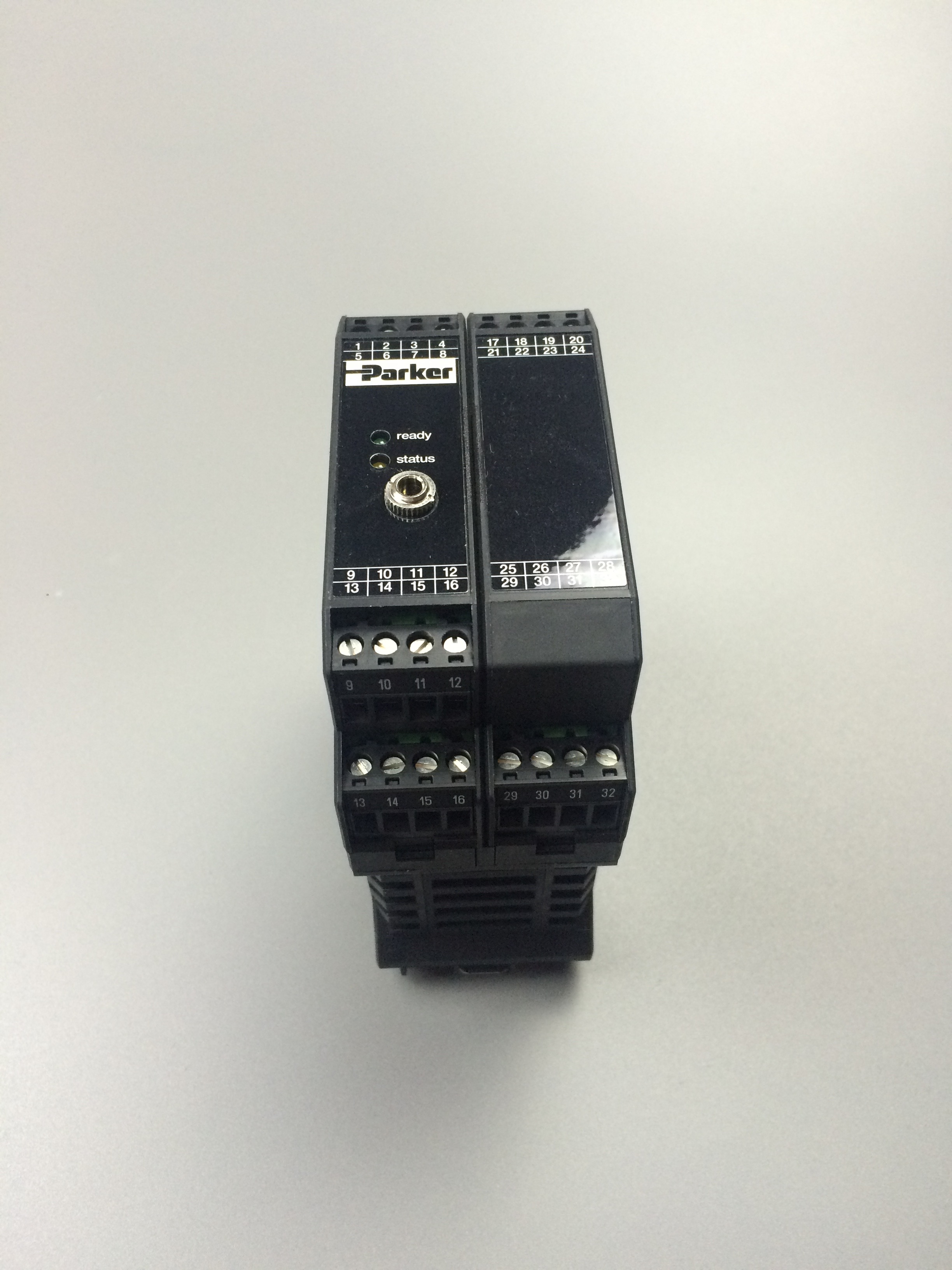

PARKER泵用放大器PQDXXA-Z10

使用范围

电子模块用于对带位移传感器的系列轴向柱塞泵的流量进行连续的调节控制。

流量可以通过外部提供的指令信号和内部的限制和斜坡电位计进行预先确定。在这种情况下，指令信号可以通过一个（可编程序控制器）来产生。

技术特性

*流量调节是通过摆角位置的反馈在闭环调节回路中进行的。

* 电压或电流信号的差值输入级。

* 斜坡成份。

* 最小最大调节用于对全部的指令值范围与工作范围进行匹配。

* 用于改善静态特性参数的高频振荡发生器。

* 可调节的调节器放大功能。

* 用于电压不足或位移传感器断路故障诊断显示的。

技术参数

供电电压范围               22……36VDC

电源电压的波动性最大       最大5%

电流消耗                   最大1.8A

输入信号范围

       电压输入            0……10V / 100KOhm

电流输入            0……20mA/500KOhm

参考输出            0……10V ±1% /最大30mA

最大的输出电流             1.3A

斜坡时间的调节范围秒       0……5秒
